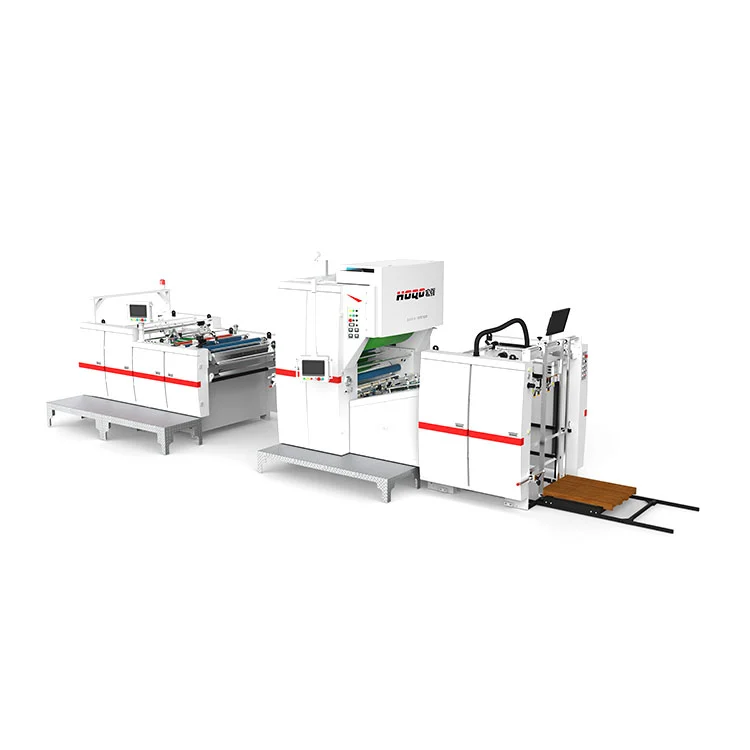

Automatische verticale lamineermachine met schijfmes

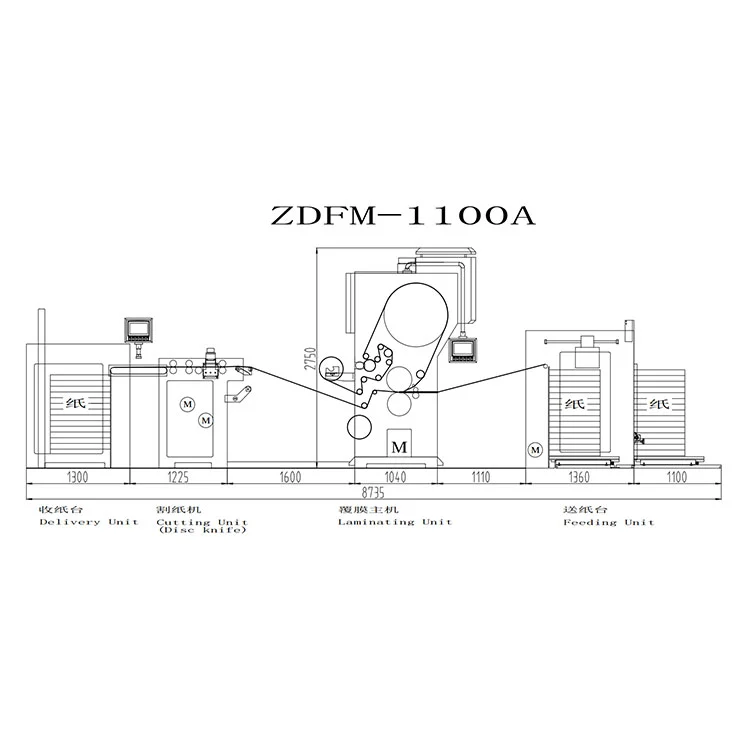

Voeren, lijmen, lamineren, snijden en stapelen worden samengebracht in een met een drukknop bediende reeks op de automatische verticale lamineermachine met schijfmessen (ZDFM-A). Met dubbele servoaandrijvingen en keuze uit coating- of pre-coatingmodi werkt de machine binnen een snelheidsbereik van 20–100 m/min. De vier functionele secties (invoeren, lamineren, snijden en leveren) zijn zo ingericht dat ze het papier van binnenkomst naar voltooid stapelen verplaatsen. De apparatuur is compatibel met BOPP en andere standaardfilmtypen, en het algehele ontwerp biedt een uitgebalanceerde aanpak voor consistente lamineerresultaten. Dit model is verkrijgbaar bij Hongqiang als onderdeel van het assortiment lamineermachines.

Productparameter (specificatie)

Functie en kenmerken:

1. Naleving van nationale normen

Technische mechanische configuratie met veiligheidssystemen die zijn gecertificeerd volgens de Chinese hightech industriële normen.

2. Onwrikbare stabiliteit

Het gietijzeren frame met hoge stijfheid biedt een platform met lage resonantie voor continu zware belastingen, met een levensduur van meer dan 20 jaar.

3. Precisiepapierinvoer

Precisie-invoer met servobesturing zorgt voor vastlopend mediatransport via adaptieve zelfaanpassing.

4. Slimme uitlijningstechnologie

Servo-gepositioneerde uitlijning levert een registratiebetrouwbaarheid van ±1,5 mm op voor een consistente randafwerking.

5. Verwarmingskern – gesegmenteerde elektromagnetische rol met 3 zones

• Versnelde opwarming: bereikt 100°C in ongeveer 5 minuten – aanzienlijk beter dan de prestaties van traditionele walsen.

• Thermische consistentie: zorgt voor een gelijkmatige lijmtoepassing om de kwaliteit van het lamineringsoppervlak bij hoge snelheden te verbeteren.

• Power-Smart Operation: voor breedtes ≤720 mm werkt alleen zone 2, waardoor het stroomverbruik met ongeveer 33% wordt verminderd.

• Slijtagevermindering: gerichte verwarmingspatronen helpen de integriteit van de rubberen rollen te behouden en de onderhoudsfrequentie te verminderen.

6. Intelligente bedrijfsmodi

ZDFM-A: Volledig geautomatiseerde workflow die invoer, lijmen, lamineren, drukpompen en ontlasten, snijden en stapelen omvat.

ZDFM-S: Ondersteunde parameterinstelling – voer plaatformaten in op de HMI en de 14 servo-eenheden lijnen zichzelf uit in ongeveer 1 minuut.

7. Productiviteit zonder downtime

Het continue plaatwisselmechanisme beperkt de stilstandtijd en kan de doorvoer aanzienlijk verhogen.

8. Realtime procescontrole

Geïntegreerde achteruitkijkcamera en IoT-connectiviteit maken diagnose op afstand op elk moment mogelijk.

9. Kerncomponenten van wereldleiders

Elektrische systemen: Schneider Electric (FR), Omron (JP).

Schijfmesapparaat (standaard)

1.Het schijfmesis uitgerust met4 messen, waarmee de film kan worden afgesneden op degezamenlijke productpositiedoorhet draaien van het schijfmesapparaat.

2.Horizontaal snijdenkan de film beter zonder snijdenhet papieroppervlak beschadigen,  beheerd door eenaparte frequentieomvormer, en desnelheid kan vrij worden gekozen om met verschillende situaties om te gaan.

Slijpschijfsnijapparaat (standaard)

1.Deslijpschijffrees‌maalt efficiënt deoppervlak van de film in de schootzonder de bedrukte laag te beschadigen. Het werkt samen met stuiterrollen‌, waardoorrsnelle scheiding van het materiaal. ‌Bijzonder geschikt voor de verwerking van drukgevoelige lijm (PSA).

2.Destuiterrollenneemt een aanzelfontwikkeld papiertrekmechanisme, die gebruik maakt van desnelheidsverschilnaarsnel brekende film en scheid het papier. Het levert product opgeen staartfilm en geen rolfilm.

Veelgestelde vragen

Vraag 1: Wat zijn de twee lamineermodi en hoe kan ik ertussen kiezen?

A1: De machine ondersteunt de coatingmodus (lijm op waterbasis aangebracht en gedroogd) en pre-coatmodus (voorgelijmde film, alleen hitte). Uw keuze hangt af van de beschikbaarheid van films en de uiteindelijke materiaalkosten – de automatische lamineermachine met verticale schijfmessen kan met beide flexibel omgaan.

Vraag 2: Wat is het verschil tussen de bediening van het A-model en het S-model?

A2: A-model biedt automatisering met één druk op de knop voor invoeren, lijmen, persen, snijden en stapelen. Het S-model maakt gebruik van het HMI-invoervelformaat om de materiaalinvoerlocatie automatisch te kalibreren in minder dan 1 minuut. De automatische lamineermachine met verticale schijfmessen biedt beide opties voor verschillende vaardigheidsniveaus.

Vraag 3: Hoe bespaart de elektromagnetische verwarmingsrol met 3 zones energie?

A3: Voor platen ≤720 mm wordt alleen de middelste zone geactiveerd, terwijl de twee zijzones worden uitgeschakeld. Hierdoor kan het energieverbruik tot wel 60% worden verminderd in vergelijking met volledige zoneverwarming, zonder dat dit ten koste gaat van de lamineringskwaliteit.

Vraag 4: Hoe verbetert het non-stop plaatwisselsysteem de productiviteit?

A4: Het stapelsysteem met twee laden schakelt automatisch over wanneer de hoofdlade vol is, waardoor continu gebruik mogelijk is zonder dat de machine stilstaat. Dit helpt de doorvoer tijdens lange runs op peil te houden.

Vraag 5: Waarom is het gietijzeren mainframe nuttig voor langdurig gebruik?

A5: De gietijzeren structuur minimaliseert trillingen en handhaaft de stabiliteit bij hoge snelheden, zelfs onder zware belasting. De automatische lamineermachine met verticale schijfmessen is een duurzame investering.
