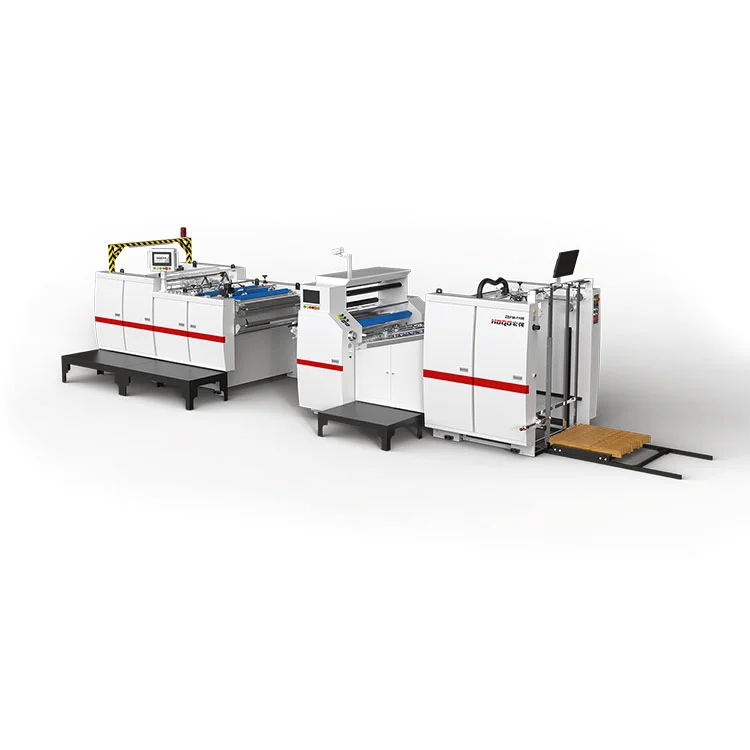

Thermische film pre-coating lamineermachine

Bij het nastreven van productie-efficiëntie en milieunormen is het traditionele coatingproces dat bestaat uit lijmen en drogen een knelpunt geworden. Hongqiang lanceerde als innovator op het gebied van de Chinese filmtechnologie een hoogwaardige ZDFM-E thermische film-pre-coating-lamineermachine, speciaal ontworpen voor het gebruik van voorgecoate (lijmvrije) film en een geoptimaliseerd ontwerp. Het laat complexe lijm- en droogsystemen achterwege en kan alleen worden gecoat door nauwkeurige hitte en druk. Dit maakt de structuur eenvoudiger, een lager energieverbruik (totaal vermogen is slechts 30 kW), stabielere snelheid (20-100 m/min), geschikt voor warme en hete druk, snelle productiescenario's.

Stuur onderzoek

Productomschrijving

De ZDFM-E thermische film pre-coating lamineermachine van Hongqiang is ontworpen voor gebruik met voorgecoate (lijmvrije) films, waardoor er geen aparte lijm- en droogeenheden nodig zijn. Dit vereenvoudigde ontwerp reduceert het totale energieverbruik tot ongeveer 30 kW en ondersteunt bedrijfssnelheden van 20 tot 100 m/min, waardoor het geschikt is voor snelle thermische lamineertoepassingen. De machine is voorzien van gepatenteerde elektromagnetische verwarmingstechnologie, die in ongeveer vijf minuten de bedrijfstemperatuur bereikt en naar verluidt ongeveer 33% minder energie verbruikt dan sommige conventionele systemen, samen met een gietijzeren frame voor structurele stabiliteit. Een gestroomlijnde configuratie kan bijdragen aan lagere aanschafkosten, minder onderhoudsvereisten en een stabiele werking, terwijl optionele kenmerken zoals hydraulische filmwagens het gemak vergroten. Voor activiteiten die zich richten op de verwerking van voorgecoate films, biedt deze apparatuur een evenwichtige benadering van efficiëntie en kosteneffectiviteit.

Productparameter (specificatie)

Modelnaam	*ZDFM-820820E**	*ZDFM-1100880E**	*ZDFM-11001250E**	*ZDFM-12501450E**	*ZDFM-13501650E**
Max. papierformaat (W*L)	800 mm * 820 mm	1080*880mm	1080 mm * 1250 mm	1200 mm * 1450 mm	1300 mm * 1650 mm
Min. Papierbladformaat (W*L)	220 mm * 230 mm	350*280mm	350 mm * 280 mm	350 mm * 280 mm	350 mm * 280 mm
Lamineren Snelheid	15-90m/min (servogestuurd)	20-100m/min (servogestuurd)	20-100m/min (servogestuurd)	20-100m/min (servogestuurd)	20-100m/min (servogestuurd)
Papierdikte	100-550 g/㎡	80-550g/㎡	80-550g/㎡	80-550g/㎡	80-550g/㎡
Productiekracht	15 kW	15 kW	15 kW	15 kW	15 kW
Totaal vermogen	35 kW	35 kW	35 kW	35 kW	35 kW
Luchttoevoer	1000 l/min 0,8 MPa	1000 l/min 0,8 MPa	1000 l/min 0,8 MPa	1000 l/min 0,8 MPa	1000 l/min 0,8 MPa
Voeding	380V 50Hz / 3P4W	380V 50Hz / 3P4W	380V 50Hz / 3P4W	380V 50Hz / 3P4W	380V 50Hz / 3P4W

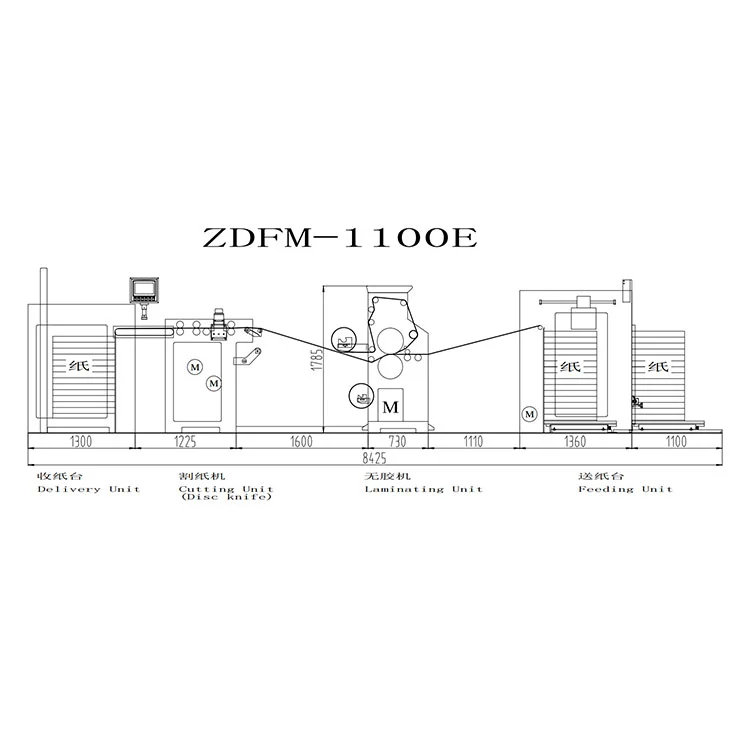

Algemene afmetingen (LWH)	7570 mm * 1850 mm * 2000 mm	824521502000mm	990522001800mm	10900 mm * 2300 mm * 2000 mm	11900 mm * 2400 mm * 2000 mm
Gewicht	≈4500kg	≈5900kg	≈6100kg	≈7500kg	≈8200kg
Overlapprecisie	≤+1,5 mm	≤+1,5 mm	≤+1,5 mm	≤+1,5 mm	≤+1,5 mm
Filmdikte op waterbasis (gebruikelijk)	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5
Pre-coat lijmfilmdikte (gebruikelijk)	15-35 μm	15-35 μm	15-35 μm	15-35 μm	15-35 μm
Non-stop voedingshoogte	1100 mm	1100 mm	1100 mm	1100 mm	1100 mm
Collectorpapierhoogte (incl. pallet)	1250 mm	1250 mm	1250 mm	1250 mm	1250 mm
Houder	40 hoofdkwartier	40 hoofdkwartier	40 hoofdkwartier	40 hoofdkwartier	40 hoofdkwartier
HS-code	8439300000	8439300000	8439300000	8439300000	8439300000
Materiaalcompatibiliteit	OPP-, BOPP-films; papieren substraten; stevige verpakkingsmaterialen	OPP-, BOPP-films; papieren substraten; stevige verpakkingsmaterialen	OPP-, BOPP-films; papieren substraten; stevige verpakkingsmaterialen	OPP-, BOPP-films; papieren substraten; stevige verpakkingsmaterialen	OPP-, BOPP-films; papieren substraten; stevige verpakkingsmaterialen

Functie en kenmerken:

1. Naleving van nationale normen

Volledig mechanisch ontwerp met veiligheidsprotocollen en componenten gecertificeerd door China's High-Tech Industrial Standards.

2. Onwrikbare stabiliteit

Het gietijzeren hoofdframe zorgt voor een trillingsvrije, ultrastabiele werking, zelfs onder zware cycli, en heeft een levensduur van meer dan 20 jaar.

3. Precisiepapierinvoer

Servogestuurd invoersysteem garandeert een soepel en storingsvrij papiertransport met automatische aanpassing.

4. Slimme uitlijningstechnologie

Het servogestuurde papieruitlijningsmechanisme bereikt een positioneringsnauwkeurigheid van ±1,5 mm voor een vlekkeloze afstemming van de randen.

5. Baanbrekend verwarmingssysteem (gesegmenteerde elektromagnetische verwarmingsrol met 3 zones)

Directe opwarming (bereikt 100°C in 5 minuten – 6x sneller dan conventionele rollers.)
Hoge precisie bij constante temperatuur (behoudt de lijmuniformiteit om het oppervlakte-effect van het lamineren te verbeteren, zelfs bij hoge snelheden.)
Energiebesparing (Activeert de tweede zone voor kleine formaten≤720 mm, waardoor het energieverbruik met 33% wordt verlaagd.)
Langere levensduur (gerichte verwarming vermindert slijtage van de rubberen rollen en verlaagt de onderhoudskosten.)

6. Intelligente bedrijfsmodi

ZDFM-E: Volledige automatisering met één druk op de knop (automatische invoer, lijmtoepassing, drukpompen en ontlasten, snijden en stapelen).

ZDFM-S: Intelligent ondersteunde kalibratie (door plaatformaten in te voeren via de HMI passen de 11 servo-eenheden hun positie automatisch binnen 1 minuut aan).

7. Productiviteit zonder downtime

Het continue plaatwisselsysteem elimineert stilstand en verhoogt de output met 100%.

8. Realtime procescontrole

Ingebouwde achteruitkijkmonitoring met IoT-connectiviteit voor 24/7 operationele diagnose op afstand.

9. Kerncomponenten van wereldleiders

Elektrische systemen: Schneider Electric (FR), Omron (JP).

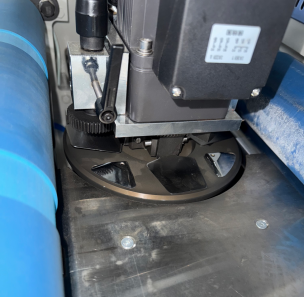

Schijfmesapparaat (standaard)

1.Het schijfmesis uitgerust met4 messen, die de film kan knippen op degezamenlijke productpositiedoorhet draaien van het schijfmesapparaat.

2.Horizontaal snijdenkan de film beter zonder snijdenhet papieroppervlak beschadigen, gecontroleerd door Aaparte frequentieomvormer, en desnelheid kan vrij worden gekozenom met verschillende situaties om te gaan.

Slijpschijfsnijapparaat (standaard)

1.De slijpschijfsnijder‌maalt efficiënt deoppervlak van de film in de schootzonder de bedrukte laag te beschadigen. Het werkt samen met stuiterrollen‌, waardoorsnelle scheiding van het materiaal. ‌Bijzonder geschikt voorverwerking drukgevoelige lijm (PSA) .

2.De stuiterrollenneemt een aanzelfontwikkeld papiertrekmechanisme, die gebruik maakt van desnelheidsverschilnaarsnel brekende film enscheid het papier. Het bereikt productgeen staartfilm en geen rolfilm.
